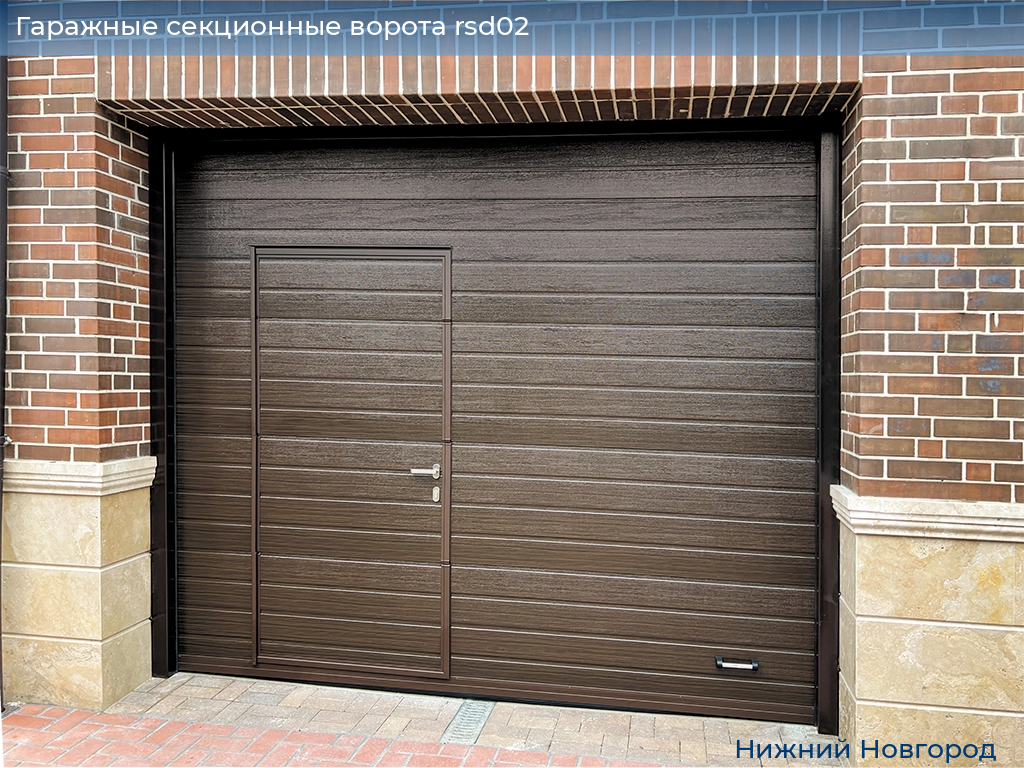

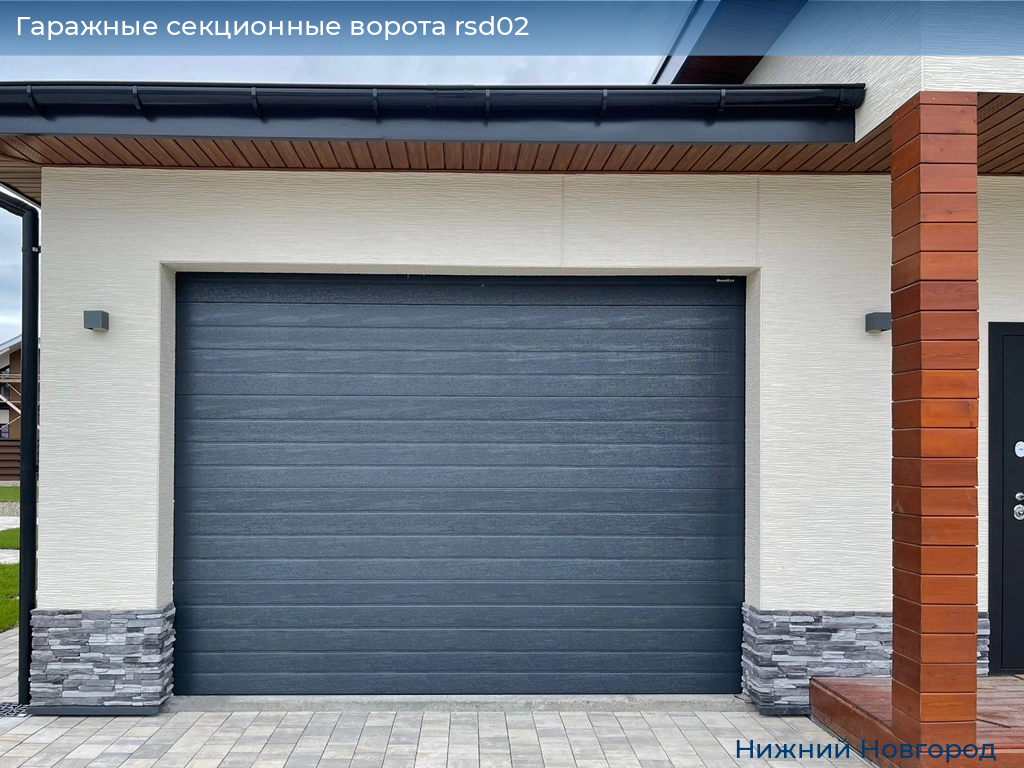

Секционные ворота rsd02 DoorHan — надежное решение для частного гаража, коттеджа, автосервиса, мастерской, паркинга или коммерческого бокса в Нижнем Новгороде. Конструкция поднимается вверх по направляющим, экономит место перед въездом и помогает защитить помещение от холода, влажности, ветра и постороннего доступа.

Модель подходит для климата Поволжья, где важны теплоизоляция, герметичность, антикоррозийная защита и стабильная работа механизма при перепадах температуры. Закажите расчет, чтобы подобрать размер, цвет, комплектацию, автоматику и монтаж под ключ в Нижнем Новгороде или Нижегородской области.

Купить через личный кабинет

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

1 100–6 000

Высота проема, мм

2 000–3 500

Притолока, мм

От 150

Пристенки, мм

От 120

RAL 9003 (белый, стальная и алюминиевая панели)

RAL 9006 (серебристый, стальная панель)

RAL 7004 (серый, стальная панель)

RAL 1014 (бежевый, стальная панель)

RAL 6005 (зеленый, стальная панель)

RAL 5005 (синий, стальная панель)

RAL 7016 (антрацит, стальная панель)

RAL 7016 («мороз», стальная панель, наценка)

RAL 3000 (красный, стальная панель)

RAL 3005 (бордовый, стальная панель)

RAL 8017 (красно-коричневый, стальная и алюминиевая панели)

RAL 8017 («мороз», стальная панель, наценка)

RAL 7024 (графит, стальная панель)

Золотой дуб (стальная панель, наценка)

Венге (стальная панель, наценка)

Нестандартный цвет по карте RAL (стальная панель, наценка)

Базовая

Дополнительная

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации, собран на роботизированных комплексах.

Устройство защиты от разрыва пружины входит в базовую комплектацию в случае вального привода или пружин диаметром 95, 152 мм.

Торсионный механизм, рассчитанный на 25 000 циклов и более. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

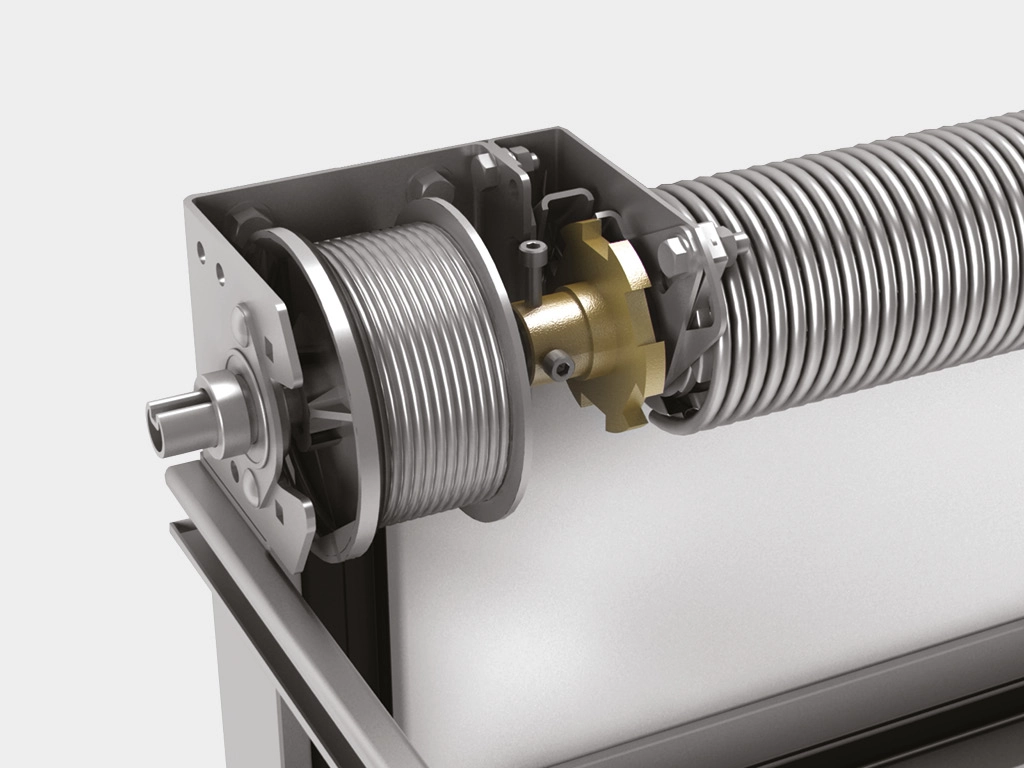

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита – 2 130 мм. Не доступна для щита из алюминиевых сэндвич-панелей.

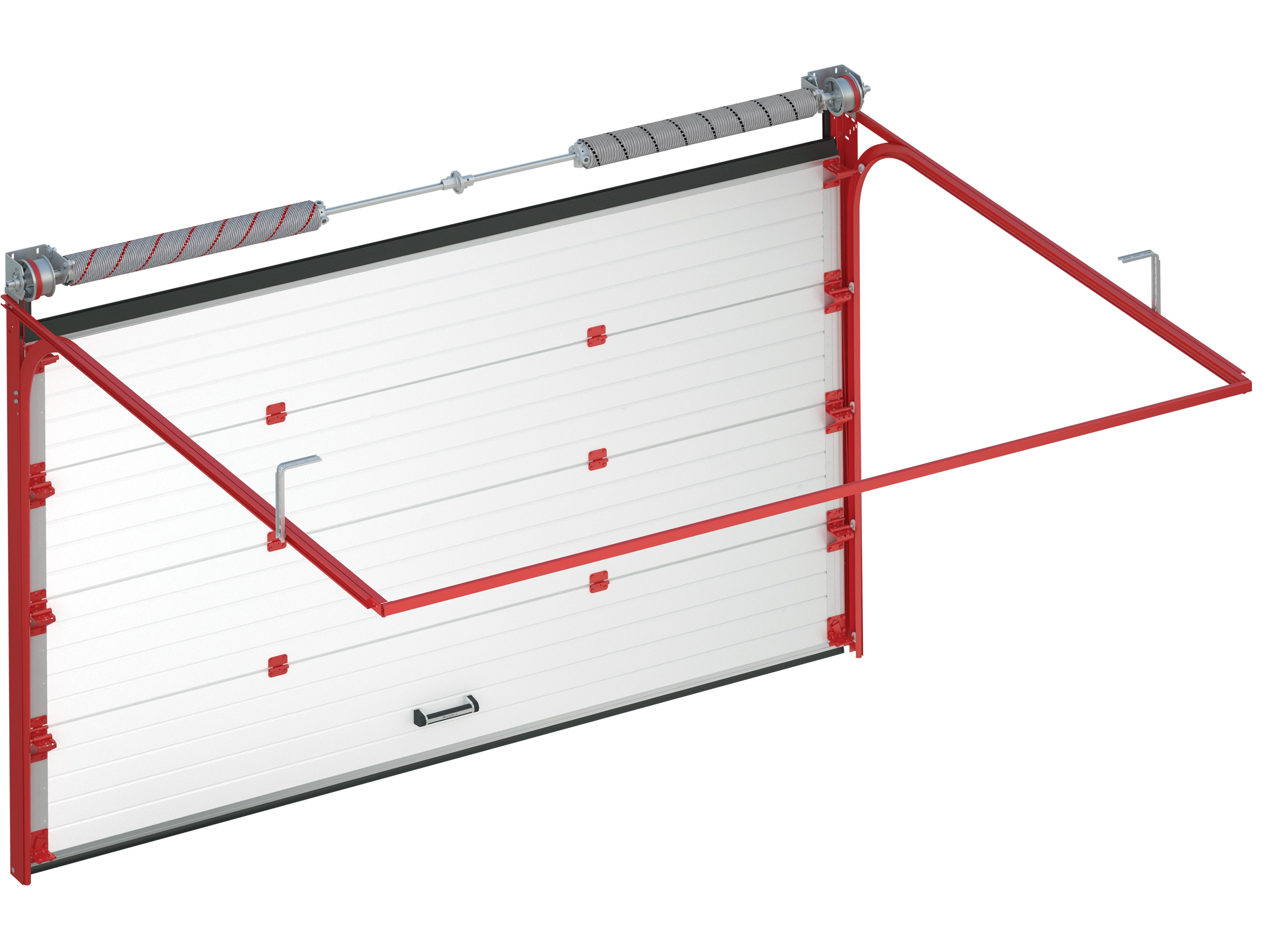

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

Щит ворот из алюминиевых сэндвич-панелей отличается повышенной коррозионной стойкостью и низким весом.

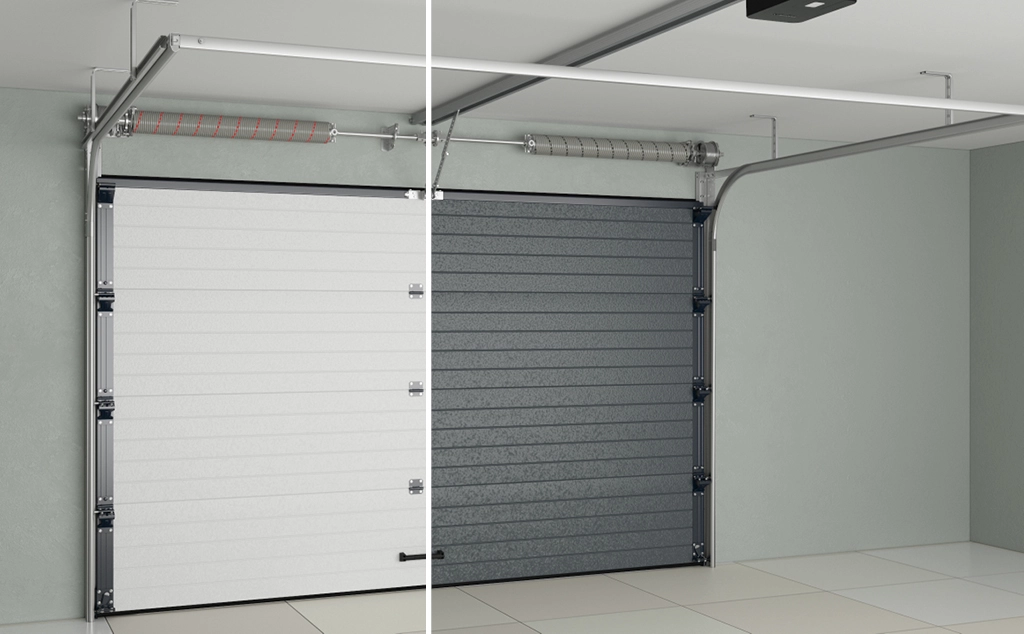

Опция black edition (черное исполнение). В опцию входит комплектация окрашенная в черный цвет: боковые крышки, боковые роликовые опоры, верхние роликовые опоры, внутренние петли, концевые алюминиевые профили(если они есть), усиливающие дельта-профили полотна(если они есть), дельта-профили калитки(если они есть), кронштейны крепления дельта-профиля калитки.

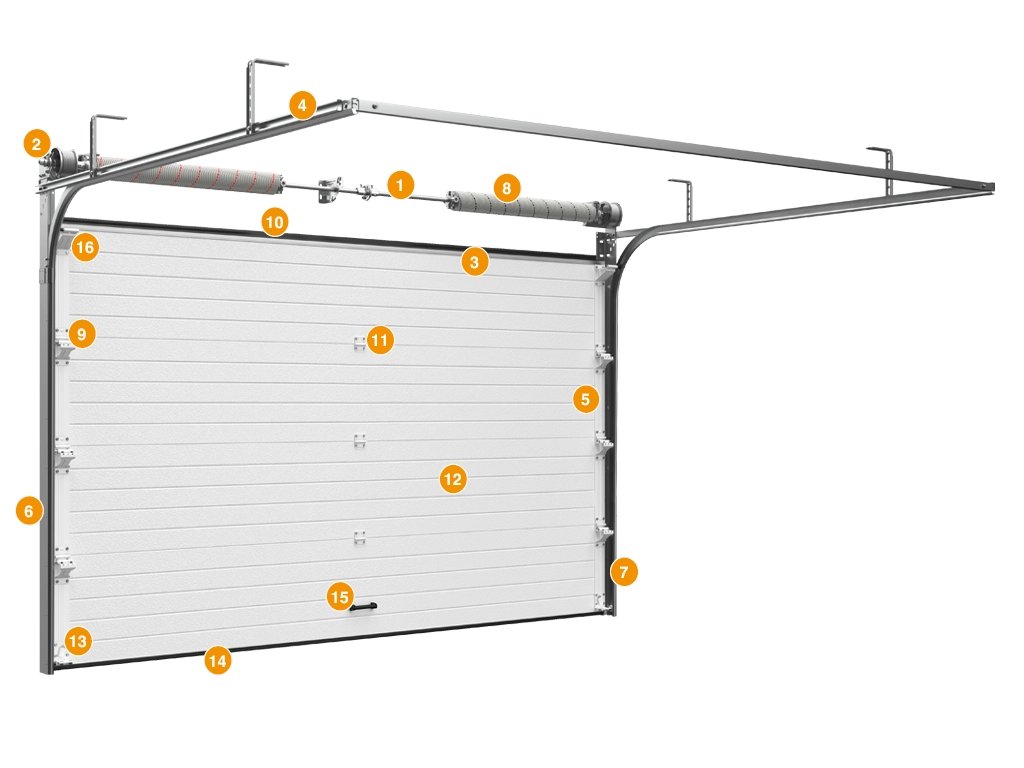

Система уравновешивания полотна ворот – пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
Концевой П-образный опорный кронштейн
Верхний профиль
Горизонтальная направляющая
Боковая крышка
Угловая стойка
Вертикальная направляющая
Торсионная пружина
Опора с роликодержателем и роликом
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Нижний угловой кронштейн
Нижний уплотнитель
Ручка
Верхняя опора с роликодержателем и роликом

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого до правого края проема).
h – притолока (расстояние от верха проема до потолка) от 150 мм.
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L – глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

Таблица размеров

Наименование

Значение

Ширина проема, мм

1 100–6 000

Высота проема, мм

2 000–3 500

Притолока, мм

От 150

Пристенки, мм

От 120

Цвета

RAL 9003 (белый, стальная и алюминиевая панели)

RAL 9006 (серебристый, стальная панель)

RAL 7004 (серый, стальная панель)

RAL 1014 (бежевый, стальная панель)

RAL 6005 (зеленый, стальная панель)

RAL 5005 (синий, стальная панель)

RAL 7016 (антрацит, стальная панель)

RAL 7016 («мороз», стальная панель, наценка)

RAL 3000 (красный, стальная панель)

RAL 3005 (бордовый, стальная панель)

RAL 8017 (красно-коричневый, стальная и алюминиевая панели)

RAL 8017 («мороз», стальная панель, наценка)

RAL 7024 (графит, стальная панель)

Золотой дуб (стальная панель, наценка)

Венге (стальная панель, наценка)

Нестандартный цвет по карте RAL (стальная панель, наценка)

Комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

Щит ворот из алюминиевых сэндвич-панелей отличается повышенной коррозионной стойкостью и низким весом.

Конструкция

Система уравновешивания полотна ворот – пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
Концевой П-образный опорный кронштейн
Верхний профиль
Горизонтальная направляющая
Боковая крышка
Угловая стойка
Вертикальная направляющая
Торсионная пружина
Опора с роликодержателем и роликом
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Нижний угловой кронштейн
Нижний уплотнитель
Ручка
Верхняя опора с роликодержателем и роликом

Подготовка объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого до правого края проема).
h – притолока (расстояние от верха проема до потолка) от 150 мм.
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L – глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Монтаж

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02
