Распашные двери DoorHan-Нижний Новгород серии IDH предназначены для охлаждаемых помещений.

Блок с распашным полотном обеспечит герметичное заполнение проемов шириной 0,6-1,4м и высотой 1,8-2,4м.

Конструкция изготовлена из алюминиевой рамы с порошковым напылением, устойчива к агрессивной среде.

Заполнение из PIR-панели с классом горючести Г1 позволяет гарантировать противопожарные свойства.

Все элементы дверного блока подлежат ремонту и замене.

Распашные двери Дорхан для охлаждаемых помещений готовы к установке на предприятиях пищевого ритейла в Нижнем Новгороде и области.

Заказать с монтажом

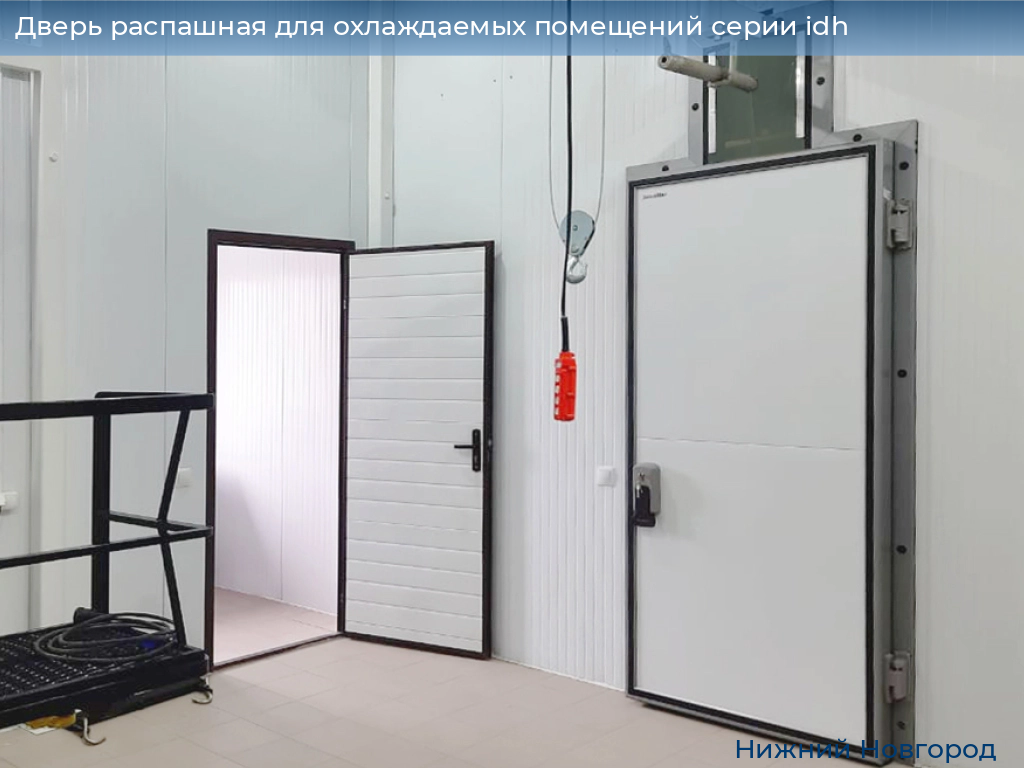

Дверь распашная для охлаждаемых помещений серии idh,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

600–1 400

Высота проема, мм

1 800–2 400

Толщина изоляции, мм

80 или 120

Притолока, мм

от 95

Пристенки, мм

от 95

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)

Базовая

Дополнительная

Алюминиевая рама с кабель-каналом для установки ПЭН.

Уплотнитель периметра полотна двери.

Комплект подъемных петель.

Алюминиевый каркас полотна двери.

Ручка с замком и с системой аварийного выхода.

Нижний уплотнитель.

Внутренняя алюминиевая рама.

Швеллер обрамления проема.

Обогрев полотна двери.

Обогрев периметра рамы для низкотемпературных дверей (опция).

Защитный бампер.

Окно под монорельсовый путь.

Алюминиевая рама с кабель-каналом для установки ПЭНа
Уплотнитель периметра полотна двери
Комплект эксцентриковых петель
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения
Полотно двери
Алюминиевый каркас полотна двери
Ручка с замком и с системой аварийного выхода
Обогрев периметра рамы для низкотемпературных дверей
Нижний уплотнитель

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

PDF

Инструкция по монтажу Дверь распашная для охлаждаемых помещений серии idh

Таблица размеров

Наименование

Значение

Ширина проема, мм

600–1 400

Высота проема, мм

1 800–2 400

Толщина изоляции, мм

80 или 120

Притолока, мм

от 95

Пристенки, мм

от 95

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)

Комплектация

Алюминиевая рама с кабель-каналом для установки ПЭН.

Уплотнитель периметра полотна двери.

Комплект подъемных петель.

Алюминиевый каркас полотна двери.

Ручка с замком и с системой аварийного выхода.

Нижний уплотнитель.

Внутренняя алюминиевая рама.

Швеллер обрамления проема.

Обогрев полотна двери.

Обогрев периметра рамы для низкотемпературных дверей (опция).

Защитный бампер.

Окно под монорельсовый путь.

Конструкция

Алюминиевая рама с кабель-каналом для установки ПЭНа
Уплотнитель периметра полотна двери
Комплект эксцентриковых петель
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения
Полотно двери
Алюминиевый каркас полотна двери
Ручка с замком и с системой аварийного выхода
Обогрев периметра рамы для низкотемпературных дверей
Нижний уплотнитель

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Дверь распашная для охлаждаемых помещений серии idh

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

Скачать инструкцию
