Секционные гаражные ворота

Секционные гаражные ворота
Технические характеристики
RSD01
Наименование Значение
Высота проема, мм 1 800 - 3 000
Ширина проема, мм 2 000 - 3 500
Притолока, мм от 100
Пристенки, мм от 100
RSD02
Наименование Значение
Высота проема, мм 1800 - 3500
Ширина проема, мм 2000 - 6000
Притолока, мм от 150
Пристенки, мм от 120
Калькулятор
RAL 9003 белый RAL 9003 белый RAL 9006 серебристый RAL 9006 серебристый RAL 7004 серый RAL 7004 серый RAL 1014 бежевый RAL 1014 бежевый RAL 6005 зеленый RAL 6005 зеленый RAL 5005 синий RAL 5005 синий RAL 7016 антрацит RAL 7016 антрацит RAL 3000 красный RAL 3000 красный RAL 3005 бордовый RAL 3005 бордовый RAL 8017 коричнево-красный RAL 8017 коричнево-красный RAL 8014 коричневый RAL 8014 коричневый Золотой дуб (наценка) Золотой дуб (наценка) Венге (наценка) Венге (наценка) Нестандартный цвет по карте RAL (наценка) Нестандартный цвет по карте RAL (наценка)
Типы поверхности
Под дерево (внешняя)
Под дерево (внешняя)
Stucco (внутренняя)
Stucco (внутренняя)
Базовая комплектация
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.
Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.
Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.
Дополнительная комплектация
Окно акриловое 607 х 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 635 х 330, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 452 х 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
Окно акриловое 452 х 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
Окно акриловое 452 х 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
Окно акриловое 452 х 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
Окно акриловое 452 х 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
Окно акриловое 452 х 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
RSD01
Наименование Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 11,6 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
RSD02
Наименование Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 13 точное значение зависит от типоразмера панелей, используемых в конструкции ворот

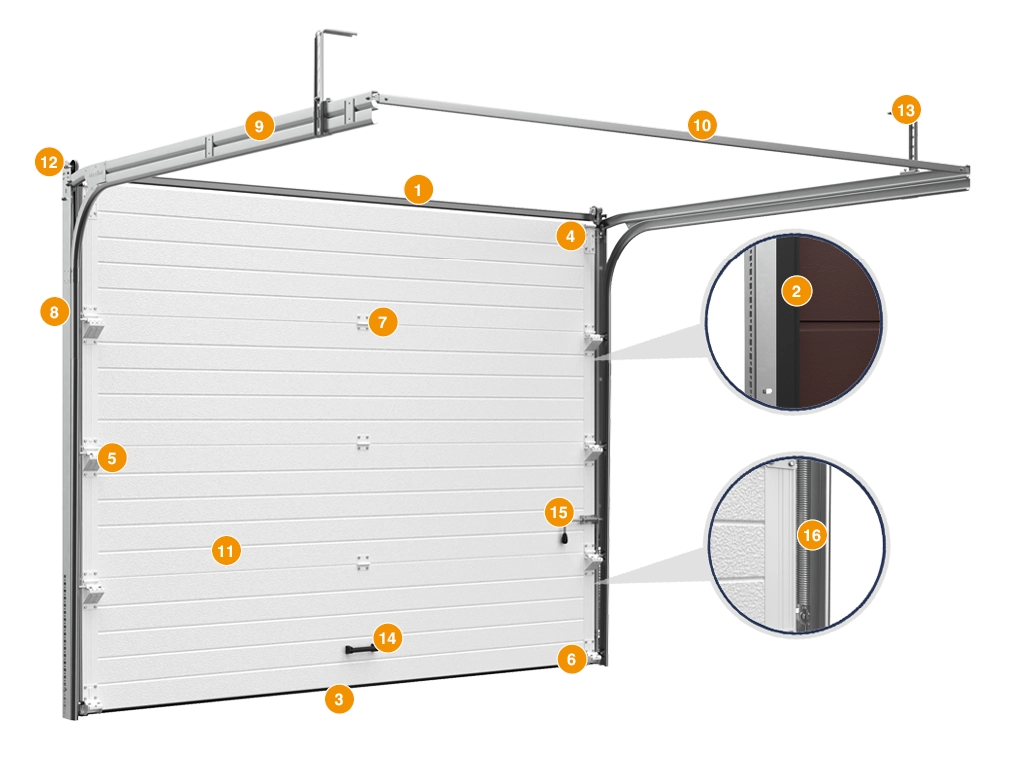

Конструкция
  • Стальной ригель с установленным верхним контурным многокамерным уплотнителем
  • Контурные боковые многокамерные уплотнители
  • Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
  • Верхний угловой кронштейн регулируемый
  • Боковая опора с регулируемым роликодержателем
  • Нижний угловой кронштейн с регулируемым роликодержателем
  • Внутреняя петля
  • Вертикальная направляющая в сборе
  • Горизонтальная направляющая в сборе
  • Дистанционный С-профиль
  • Сэндвич-панель
  • Кронштейн с двойным шкивом
  • Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
  • Ручка подъемная
  • Задвижка (опция)
  • Пружины растяжения
  • Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
  • H — высота проема (расстояние от пола до верха проема);
  • B — ширина проема (расстояние от левого до правого края проема);
  • h — притолока (расстояние от верха проема до потолка) min 100 мм;
  • b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
  • L — глубина помещения.
  • При замере Н и В за итоговый размер принимается наибольшая величина.
  • При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  • Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.


Преимущества секционных ворот

По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон
Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений
100% Российское производство, ворота полностью изготовлены в России и для России
Надежная, отработанная годами конструкция
Технологические преимущества секционных ворот
  • Защита от обрыва троса (RSD01 BIW)
  • Прочный пружинный механизм (RSD02)
  • Защита от продувания сверху
  • Морозостойкий нижний уплотнитель
  • Жесткая конструкция панели
  • Износостойкие ролики
  • Защита от продувания по краям
  • Стойкая к царапинам поверхность
  • «Монолитный» щит ворот
  • Надежные стальные направляющие
  • Панель с терморазрывом - по ГОСТУ
  • Прочная и элегантная ручка
Смотреть подробнее
X

Технологические преимущества секционных ворот

Защита от обрыва троса (RSD01 BIW)

alt

Системы «пружина в пружине» и двойного троса предотвращают падение полотна в аварийных ситуациях

Системы безопасности входят в состав стандартной комплектации секционных ворот с пружинами растяжения

Прочный пружинный механизм (RSD02)

alt

Изготовлен из закаленной проволоки

Дробеструйная обработка продлевает ресурс до 40 %

Порошковая окраска с антифрикционными свойствами уменьшает межвитковое трение

Защита от продувания сверху

alt

Широкий верхний уплотнитель прилегает к проему

Уплотнитель крепится на наружный лист панели, сохраняя терморазрыв между внутренней и внешней поверхностью панели

Морозостойкий нижний уплотнитель

alt

Защищает проем от продувания снизу

Предотвращает примерзание полотна к полу зимой

Обеспечивает терморазделение нижней панели

Нивелирует неровности пола

Жесткая конструкция панели

alt

Усиленная панель не расслаивается в ходе эксплуатации

Крепежные заклепки на крышках убраны под фурнитуру, а их края завальцованы, что исключает возможность получения травмы

Износостойкие ролики

alt

Не нуждаются в обслуживании и периодической смазке

Изготовлены из износостойкого и прочного нейлона

Внутри ролика находится морозостойкая смазка

Защита от продувания по краям

alt

Широкий боковой уплотнитель устраняет зазоры между полотном и проемом

Лепестки уплотнителя плотно прилегают к панелям, образуя воздушную камеру

Стойкая к царапинам поверхность

alt

Внешний лист панелей имеет структуру «под дерево», которая элегантно выглядит и хорошо скрывает царапины

Внутренний лист панелей имеет структуру «стукко» — практичную в эксплуатации

«Монолитный» щит ворот

alt

Наличие специальной «канавки» на панелях маскирует их стыки в полотне ворот

Каждый щит собирается индивидуально — под определенные размеры проема

5 типоразмеров панели позволяют собрать полотно ворот любого размера из одинаковых по высоте панелей

Надежные стальные направляющие

alt

Изготавливаются из стали толщиной 2 мм

Надежно держат полотно, повышая взломостойкость ворот

Сегментированные заклепки повышают прочность крепления

Панель с терморазрывом — по ГОСТУ!

alt

Внешний и внутренний листы панели не соприкасаются, благодаря чему обеспечивается защита помещения от проникновения холода снаружи и от теплопотерь изнутри

Соответствует требованиям ГОСТ РФ

Прочная и элегантная ручка

alt

Ручка имеет четыре точки крепления к полотну и выдерживает высокие эксплуатационные нагрузки

Для ее изготовления используется морозостойкий пластик, который не трескается на сильном морозе

Дизайн ручки подходит к любому полотну

Показать еще

Как сэкономить

Как замерить проем
alt alt alt alt alt alt
  1. 1. Замеры проводятся в трех точках: вверху, посередине, внизу проема
  2. 2. Замерьте высоту проема
  3. 3. Замерьте притолоку проема
  4. 4. Замерьте левый пристенок
  5. 5. Замерьте правый пристенок
  6. 6. Замерьте длину помещения
Скачать инструкцию

Требования к подготовке проема для монтажа секционных ворот

  • Проем должен иметь прямоугольную форму
  • При замере, отклонения поверхностей проема от вертикали и горизонтали не должны превышать 1,5 мм. на метр (в сумме не более 5 мм.)
  • Помещение, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопровода, отопления, вентиляции и т.д.
  • Перекос по полу не должен превышать 5 мм.
Скачать требования в PDF
